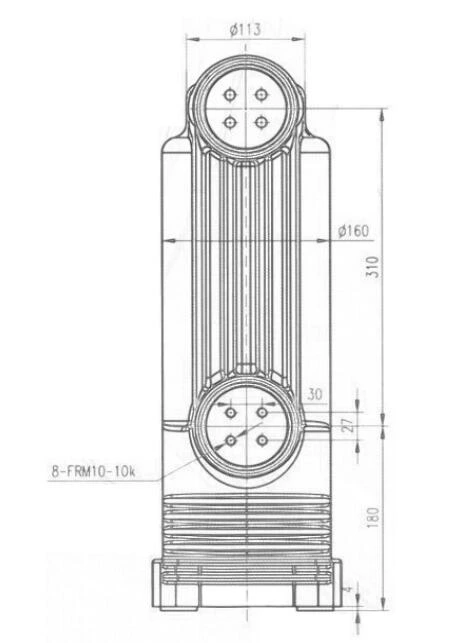

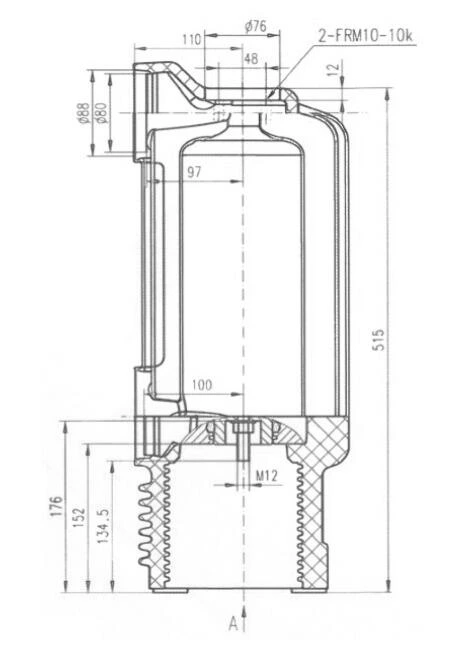

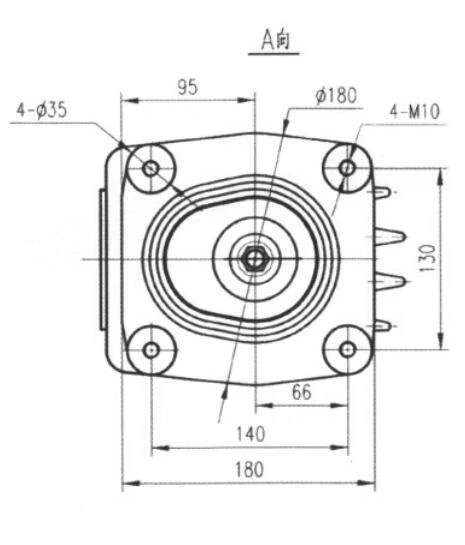

Cực nhúng EP12 / 3150-40
Thông số kỹ thuật tương thích:
| Tập 12/3150-31.5 | Tập 12 / 3150-50 |
Thông số kỹ thuật chính
| Thông số | đơn vị | Số | |||
| Xếp hạng Voltage | Kv | 12 | |||
| Đánh giá hiện tại | Một | 3150 | |||
| Tần số định mức | Hz | 50 | |||
| Dòng ngắt ngắn mạch định mức | Ka | 31.5 | 40 | 50 | |
| Hoạt động gián đoạn dòng điện ngắn | Hạng hai | 30 | |||
| Đánh giá đoản mạch tạo hiện tại | Ka | 80 | 100 | 125 | |
| Dòng điện chịu được đỉnh định mức | Ka | 31.5 | 40 | 50 | |
| Dòng điện chịu được thời gian ngắn định mức (4 giây) | Ka | 80 | 100 | 125 | |
| Ngân hàng tụ điện đơn được đánh giá hiện tại phá vỡ | Một | 400/630 | |||
| Dòng điện ngắt tụ điện liên tiếp được đánh giá | Một | 400 | |||
| Thời gian ngắn (1 phút) tần số công suất Chịu được Voltage | Kv | 42/48 | |||
| Xung ánh sáng chịu được Vbltage (peal^ | Kv | 75 | |||
| Điện trở mạch ở lực tiếp xúc định mức | μΩ | (Rvi+4) | |||
| Tuổi thọ cơ học | Hạng hai | 10000 | |||
| Lực đóng tiếp xúc do ống thổi Ib và khí quyển | N | Xem ống chân không | |||
| Phản lực ở hành trình tiếp xúc định mức | N | 420±60 | |||
| Xói mòn giới hạn tiếp xúc | Mm | 3 | |||
| Thời hạn sử dụng | Năm | 20 | |||
| Xả một phần | Pc | ≤2 | |||
| Trình tự hoạt động được xếp hạng | 0-0,3 giây-CO-180 giây-CO | ||||
Dữ liệu cơ học của mạch được trang bị bộ ngắt
| Thông số | ||||
| Đột quỵ tiếp xúc định mức | Mm | 9±1 | ||
| Tiếp xúc kết nối đột quỵ | Mm | 4±1 | ||
| Tốc độ mở trung bình | m / giây | 1.1±0.2 | ||
| Tốc độ đóng trung bình | m / giây | 0,7±0,2 | ||
| Áp suất hoạt động định mức của tiếp xúc | N | 3100±200 | 4250±200 | 6700±300 |
| Thời gian trả lại của việc đóng liên hệ | Ms | ≤2 | ||
| Ngoài tính đồng thời của việc đóng và mở liên hệ | Ms | ≤1 | ||
| Max.overtravel | Mm | ≤2 | ||
