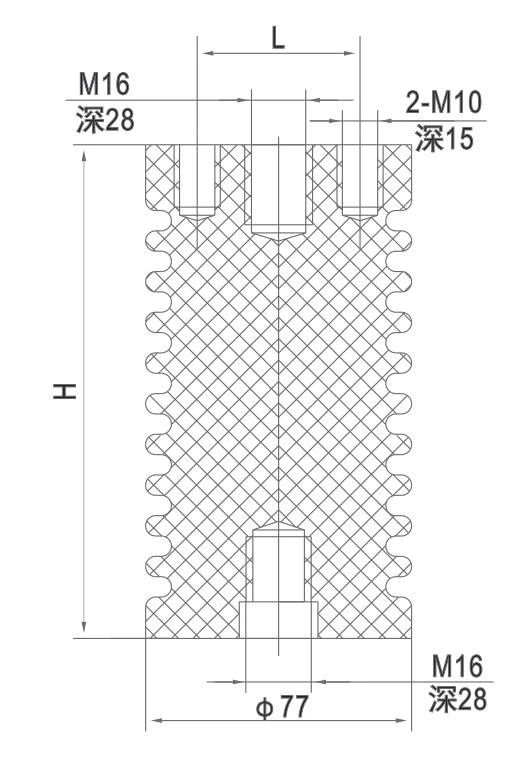

ZNN INSUL ATOR / CNN CẢM BIẾN CÁCH ĐIỆN
| Lựa chọn |
Bản vẽ số |
Khoảng cách lắp đặt |
| CNN12- 10Q / 130 |
5RA12.016.002 |
Lỗ giữa 2-M10L46 trên M16 / M16 dưới |
| CNN12- 10Q / 140 |
5RA12.016.002.02 |
Lỗ giữa 2-M10L46 trên M16 / M16 dưới |
| CNN12- 10Q / 130 |
5RA12.016.002.08 |
Lỗ giữa 2-M10L46 trên M16 / M20 dưới |
| CNN12- 10Q / 140 |
5RA12.016.002.11 |
Lỗ giữa 2-M10L36 trên M10 / M16 dưới |
| CNN12- 10Q / 150 |
5RA12.016.147 |
Lỗ giữa 2-M10L46 trên M16 / M16 dưới |
| CNN12-10Q / 145 |
5RA12.016.155 |
Lỗ giữa 2-M10L46 trên M16 / M16 dưới |
| ZNN12-10Q / 140 |
5RA12.016.003 |
Trên 2-M10L40 / dưới 2-M10L40-2-M8L36 |
| ZNN12-10Q / 130 |
5RA12.016.004 |
Lỗ giữa 2-M10L46 trên M16 / M20 dưới |
| ZNN12- 10Q / 140 |
5RA12.016.005 |
Lỗ giữa 2-M10L46 trên M16 / M16 dưới |
| ZNN12-10Q / 140 |
5RA12.016.005.11 |
Trên 2-M10L366 / dưới M16 |
| ZNN12-10Q / 150 |
5RA12.016.146 |
Lỗ giữa 2-M10L46 trên M16 / M16 dưới |
| ZNN12-10Q / 145 |
5RA12.016.154 |
Lỗ giữa 2-M10L46 trên M16 / M16 dưới |
| Thông số nguyên liệu thô |
Giá trị |
Đơn vị |
| Độ thủy ăn |
≤0,2 |
% |
| Tổn thất điện môi |
0.01 |
|
| Điện trở cách điện |
1.0 * 10¹⁴ |
Ồ |
| Sức mạnh đột phá |
≥18 |
kV / mm |
| Điện trở hồ quang |
182 |
S |
| Sức mạnh tác động |
≥7 |
kj / m² |
| Cường độ uốn |
≥110 |
N / mm² |
| Thông số kỹ thuật |
Giá trị |
Đơn vị |
| PF |
42 |
kV/1 phút |
| PD |
1.1Sinh≤3 |
Pc |
| Đánh giá chống cháy |
V1 Yêu cầu đặc biệt của V0 |
UL94 |
| Tg |
105±5 |
°C |
| Xung tia chớp |
75 |
Kv |
| Điện dung |
20±5/110±5 |
Pf |
| Màu |
Đỏ |
|
