Cách điện ZNN 24kV / Cách điện cảm biến CNN

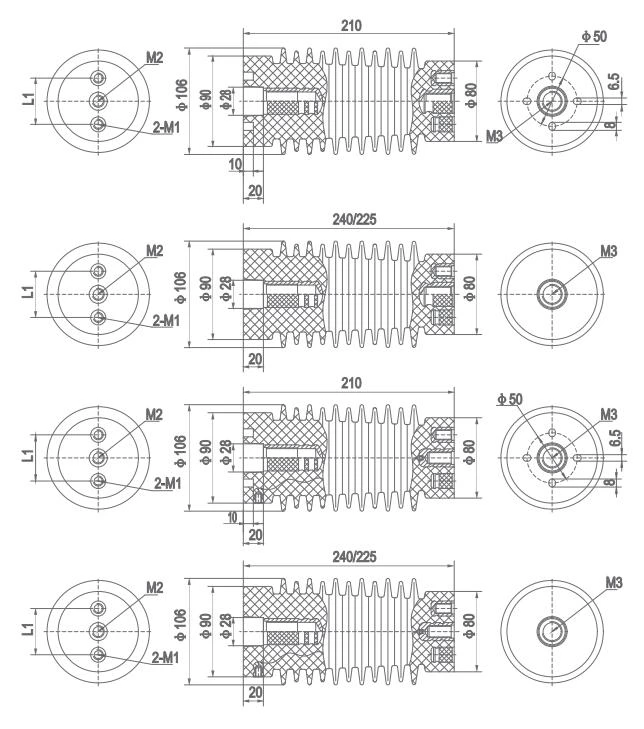

| Lựa chọn | Bản vẽ số | Khoảng cách lắp đặt |
| CNN24-507P | 5RA24.012.076 | 275 |
| CNN24-240 | 5RA24.016.071 | Lỗ giữa 2-M8 trên M12L36 / M16 dưới |
| CNN24-240 | 5RA24.016.065 | Lỗ giữa 2-M8 trên M12L36 / M16 dưới |
| Thông số nguyên liệu thô | Giá trị | Đơn vị |
| Độ thủy ăn | ≤0,2 | % |
| Tổn thất điện môi | 0.01 | |
| Điện trở cách điện | 1.0 * 10¹⁴ | Ồ |
| Sức mạnh đột phá | ≥18 | kV / mm |
| Điện trở hồ quang | 182 | S |
| Sức mạnh tác động | ≥7 | kj / m² |
| Cường độ uốn | ≥110 | N / mm² |
| Thông số kỹ thuật | Giá trị | Đơn vị |
| PF | 65 | kV/1 phút |
| PD | 1.1Sinh≤3 | Pc |
| Đánh giá chống cháy | V1 Yêu cầu đặc biệt của V0 | UL94 |
| Tg | 105±5 | °C |
| Xung tia chớp | 125 | Kv |
| Khoảng cách rò rỉ | 20 | mm / kV |
| Điện dung | 80±5 | Pf |
| Đánh giá hiện tại | ≤2500 | Một |
| Màu | Đỏ |
